目前，日韩精品一区二区三区水蜜桃剂微胶囊化、日韩精品一区二区三区水蜜桃剂超细化、日韩精品一区二区三区水蜜桃剂表面改性这三种方法是目前研究最多的日韩精品一区二区三区水蜜桃剂改性方法，能有效改善日韩精品一区二区三区水蜜桃剂的相容性问题。

1、日韩精品一区二区三区水蜜桃剂微胶囊化

微胶囊技术是指用高分子材料包裹固体、气体或者液体成为直径1 um~5000 um 的壳芯结构的微小胶囊。

微胶囊技术的特点在于微胶囊能在形态上把液体、气体转变为固体，赋予了芯物质新物理特性；囊壁可以起到隔离、保护作用，让容易相互反应的物质稳定共存，同时可以屏蔽有色、味或毒性物质;芯物质可根据需要控制释放出来。

日韩精品一区二区三区水蜜桃剂微胶囊制备原理

界面聚合法两种活性单体或者聚合物分别溶解在两种互不相混溶的溶剂中，将含日韩精品一区二区三区水蜜桃剂的一种单体溶液分散到另一种液体中，通过在两溶液界面处发生聚合反应。聚合物沉积在日韩精品一区二区三区水蜜桃剂的表面形成胶囊。

原位聚合法将日韩精品一区二区三区水蜜桃剂粒子和两种单体溶在同一种溶剂中，两种单体在催化剂作用下发生加成反应生产预聚本，再进行缩聚反应形成聚合物，聚合物沉积在日韩精品一区二区三区水蜜桃剂粒子界面上，形成薄膜包覆在粒子的表面形成微胶囊。

相分离法将一种可溶的聚合物分散到不含溶解日韩精品一区二区三区水蜜桃剂的溶剂体系中，然后加入一种能与不含溶解日韩精品一区二区三区水蜜桃剂的溶剂体系混合，但不能溶解日韩精品一区二区三区水蜜桃剂与聚合物的液体，经化学交联(非溶剂沉析)固化形成胶囊壁。

溶液蒸发法溶有包囊材料、日韩精品一区二区三区水蜜桃剂的混合物溶液分散到含乳化剂等挥发性助剂的介质中，随后挥发性的介贡急剧从溶液中蒸发，形成囊克包覆日韩精品一区二区三区水蜜桃剂。

溶液凝胶法溶有包囊材料、日韩精品一区二区三区水蜜桃剂的混合物溶液分散到含乳化剂等挥发性助剂的介质中，随后挥发性的介质急剧从溶液中蒸发，形成囊壳包覆日韩精品一区二区三区水蜜桃剂。

研究进展

国内学者采用氢键自组装效应制备了以次磷酸铝(AHP）为内核材料、三聚氰胺氰尿酸（MCA）为囊材的微胶囊改性次磷酸铝(MAHP)，用于日韩精品一区二区三区水蜜桃聚酰胺6 (PA6）中。

在囊核比为2∶8时稳定性最好，其起始分解温度达329.3℃，650℃质量保持率为43.3%。微胶囊改性次磷酸铝比次磷酸铝在PA6中的日韩精品一区二区三区水蜜桃效果更好，添加20%时，极限氧指数（LOI）为27.1%，达到UL94 V-0级。

此外，以包覆红磷和MCA为协效日韩精品一区二区三区水蜜桃剂，并配合适当的增容剂的研究中发现，15%红磷+5%MCA+6%增容剂可让PA66/GF材料的LOI达到33%，拉伸强度为16.7MPa，缺口冲击强度为10.5kJ/㎡，弯曲强度为145.8MPa，具有良好日韩精品一区二区三区水蜜桃性能和力学性能。

2、日韩精品一区二区三区水蜜桃剂超细化

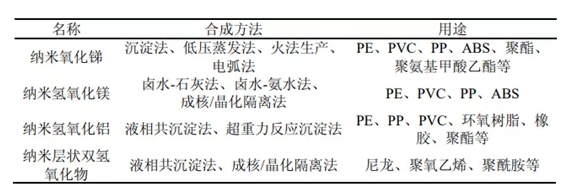

纳米级日韩精品一区二区三区水蜜桃剂是由超微日韩精品一区二区三区水蜜桃粒子凝聚而成颗粒尺寸为1m～100 nm的块体、薄膜、多层膜和纤维状的日韩精品一区二区三区水蜜桃剂。

传统的无机日韩精品一区二区三区水蜜桃材料通过超细化处理后，利用纳米粒子的尺寸效应、表面效应来增强界面作用，使日韩精品一区二区三区水蜜桃剂可以更均匀地分散在基体树脂中，起到刚性粒子增塑增强的作用，改善日韩精品一区二区三区水蜜桃剂和聚合物基体的相容性，提高了材料的抗冲击性能和日韩精品一区二区三区水蜜桃性能。

研究进展

国内学者发现了碳纳米管与超细水蜜桃黄色视频镁[Mg(OH)2]之间存在着协效日韩精品一区二区三区水蜜桃作用，将碳纳米管少量添加在EVA/Mg(OH)2日韩精品一区二区三区水蜜桃体系中，可以降低复合体系的热释放速率。

还有将纳米氧化锌( nano-ZnO)与膨胀日韩精品一区二区三区水蜜桃剂(IFR）复配，制成IFR/nano-ZnO复合日韩精品一区二区三区水蜜桃剂，用于日韩精品一区二区三区水蜜桃三元乙丙橡胶/聚丙烯（EPDM/PP)复合材料。

结果表明:EPDM/PP/IFR/nano-ZnO 日韩精品一区二区三区水蜜桃复合材料具有优良的日韩精品一区二区三区水蜜桃性能，材料的力学性能也得到明显改善；另外，当nano-ZnO用量为2%时，该日韩精品一区二区三区水蜜桃复合材料的综合性能最佳。

3、日韩精品一区二区三区水蜜桃剂表面改性

表面改性是采用物理或化学的方法，利用表面改性剂对颗粒进行表面化学反应和表面包覆，从而改变颗粒表面的化学和物理性质的工艺过程。日韩精品一区二区三区水蜜桃剂表面改性的方法很多，从改性剂方面可以分为偶联剂改性和有机物改性两种，从工艺上可以分为干法和湿法两种。

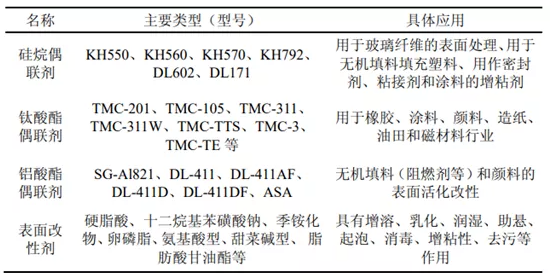

一些常用改性剂的型号和具体应用

研究进展

刘立华等采用阴离子表面改性和湿法改性对水蜜桃黄色视频铝进行了表面改性。

当改性剂添加量为3%，改性时间为30 min，改性温度为90℃时，水蜜桃黄色视频铝的热稳定性明显提高，红外光谱可以看出水蜜桃黄色视频铝表面以化学键与改性剂结合，添加到PVC中，LOI 从25.1提高到了29.5。

研究了聚碳硅烷（PCS)对Mg(OH)2的表面改性效果，将改性后Mg(OH)z用于日韩精品一区二区三区水蜜桃聚乙烯(PE)中。

结果表明，制备PE/PCS/Mg(OH)z复合材料的极限氧指数增大到了35.0，改性后的Mg(OH)z在PE表面形成了致密性高类陶瓷状阻挡层，大大提高了聚乙烯的日韩精品一区二区三区水蜜桃性和热稳定性。

有研究者使用硅烷偶联剂改性碱性钙基膨润土，结果表明，当改性温度70℃，硅烷偶联剂用量3%，制备得的改性碱性钙基膨润土的活化指数高达96%。
